Mengenali Fungsi Setiap Pin IC 4017

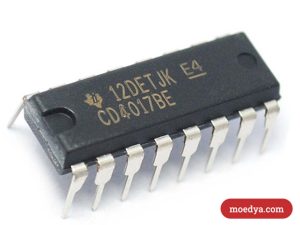

IC 4017 merupakan komponen elektronik yang berfungsi sebagai decade counter (Penghitung interval). Decade counter berfungsi untuk merubah salah satu output menjadi berlogika tinggi secara bergantian dari output 0 hingga ke output 9 sehingga total output rangkaian ini berjumlah 10 dengan memiliki 16 pin yang memiliki fungsinya masing masing.
IC 4017 sendiri dikendalikan oleh clock atau pulsa (gelombang kotak) yang nantinya akan menentukan kecepatan perpindahan output dari IC 4017 itu sendiri. semakin tinggi frekuensi dari clock yang dimasukan ke input IC, maka akan semakin cepat pula perpindahan logika dari output IC tersebut.
Agar IC ini dapat berkerja sebagaimana mestinya, tentunya diperlukan rangkaian tambahan. Rangkaian tambahan tersebut merupakan rangkaian clock yang menggunakan IC NE555 yang bisa dilihat pada postingan berikut ini.

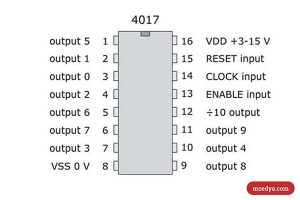

IC 4017 memiliki 16 pin dengan pin 8 sebagai ground (GND) dan pin 16 sebagai VCC yang tentunya wajib dihubungkan pada masing-masing input tegangan. Untuk lebih memudahkan pembahasan perhatikan gambar berikut ini.
Konfigurasi Pin IC 4017 :
Pin 1, Berfungsi sebagai output/keluaran 5
Pin 2, Output keluaran urutan 1
Pin 3, Output keluaran urutan 0
Pin 4, Output keluaran urutan 2
Pin 5, Output keluaran urutan 6
Pin 6, Output keluaran urutan 7
Pin 8, Ground
Pin 9, Output keluaran urutan 8
Pin 10, Output keluaran urutan 4
Pin 11, Output keluaran urutan 9
Pin 12 Carry Out. Berungsi untuk menambahkan jumlah output pada IC selanjutnya. Misalkan Anda ingin menambahkan lebih dari 10 output maka anda harus menambahkan IC dengan cara pin 12 Carry out IC 4017 dihubungkan ke pin 14 IC 4017 yang lainnya.
Pin 13 Enable Input. Biasa juga disebut dengan clock enable yang berfungsi untuk mengaktifkan jalannya clock ke IC 4017 jika diberi tegangan negatif. Namun jika anda beri tegangan positif maka clcok yang dijalankan akan dijeda atau di-pause. Untuk itulah pada rangkaian pin 13 sering dihubungkan ke terminal ground.
Pin 14 Clock Input. Fungsinya sebagai masukan clock dan biasanya clock dibuat menggunakan IC NE 555. Pergeseran logika tinggi pada IC 4017 ini ditentukan berdasarkan frekuensi masukan pin 14 IC ini.
Pin 15 Reset. Seperti namanya fungsi reset sendiri adalah untuk mengatur ulang kerja dari IC 4017 ini sehingga pergeseran logika pada output IC 4017 ini akan dimulai lagi dari output 0. Jika pin reset diberi tegangan postif atau logika tinggi, maka output 0 IC 4017 ini akan berlogika tinggi dan kesembilan output lainnya akan berlogika 0 atau rendah. Namun jika diberi tegangan negatif, maka pin reset akan nonaktif.
Pin 16 VCC. Sebagai masukan tegang Positif. Untuk IC 4017 ini, akan berkerja jika pin 16 diberi tegangan antara +3 Volt DC hingga +15 Volt DC.
Jika Anda ingin membatasi jumlah output pada IC 4017 ini misalnya sebanyak 5 output, Anda hanya perlu mengubungkan output ke-5 IC ke pin Reset. Sehingga nantinya output yang digunakan mulai dari output ke-0 hingga ke output ke-4 saja.
